2020年1月10日，在中建一局金沙灣項目部、金鑫綠建金沙灣項目部，深圳科宇工程顧問有限公司金沙灣項目全體人員的共同見證下，金沙灣國際酒店長懸挑最后一榀主桁架順利吊裝完成(懸挑長度32米)。
最后一榀主桁架順利就位

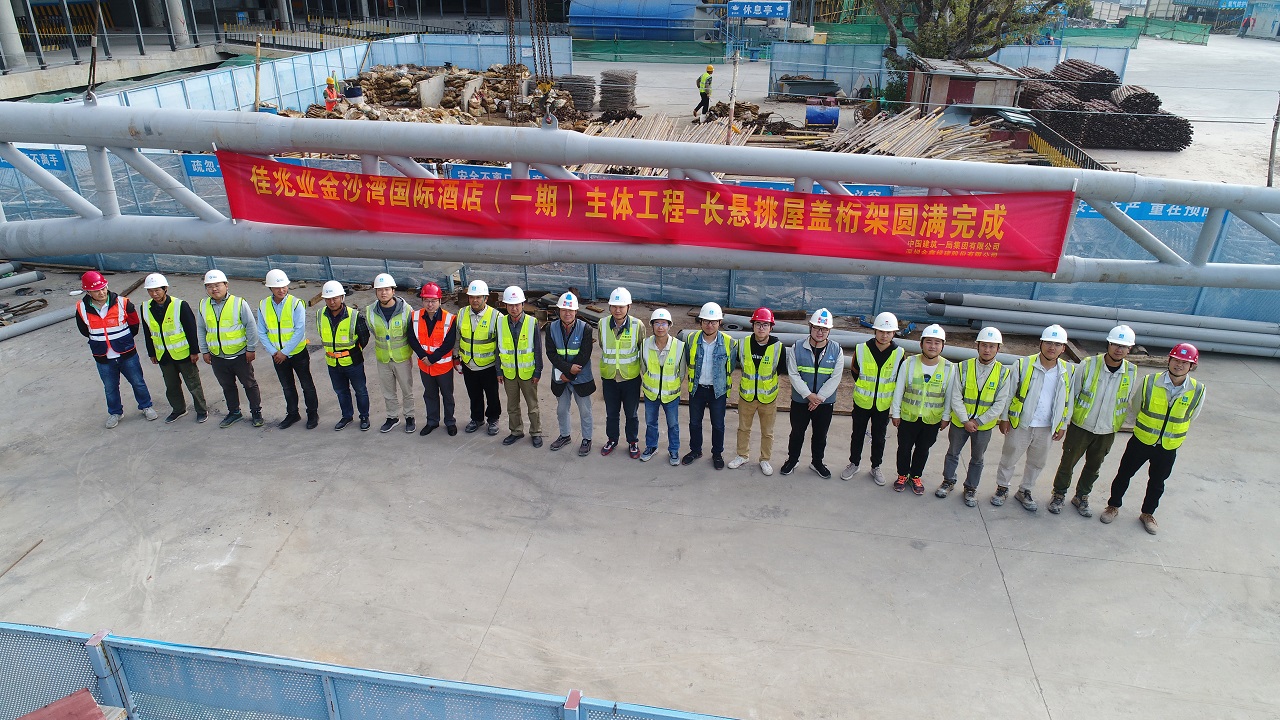

桁架吊裝項目管理人員合影留念
金沙灣國際樂園項目
金沙灣國際樂園項目位于廣東省深圳市大鵬新區金沙灣海邊。項目包含演藝中心和國際酒店。演藝中心建筑造型取意大鵬展翅中層疊的羽毛，國際酒店屋蓋建筑造型取意大鵬展翅中的金翅。
該項目鋼結構總用鋼量2320噸，演藝中心屋蓋與國際酒店長懸挑為本工程施工的重難點。
演藝中心建筑效果
國際酒店建筑效果
國際酒店長懸挑施工重難點
鋼結構屋蓋為圓管桁架，支撐端長度約20米，懸挑端長度為32米，共有15個支撐點，結構寬度為18.25米，由5榀主桁架、16榀次桁架組成，主次桁架之間沿上弦和下弦平面內布置水平拉桿形成穩定結構體系。

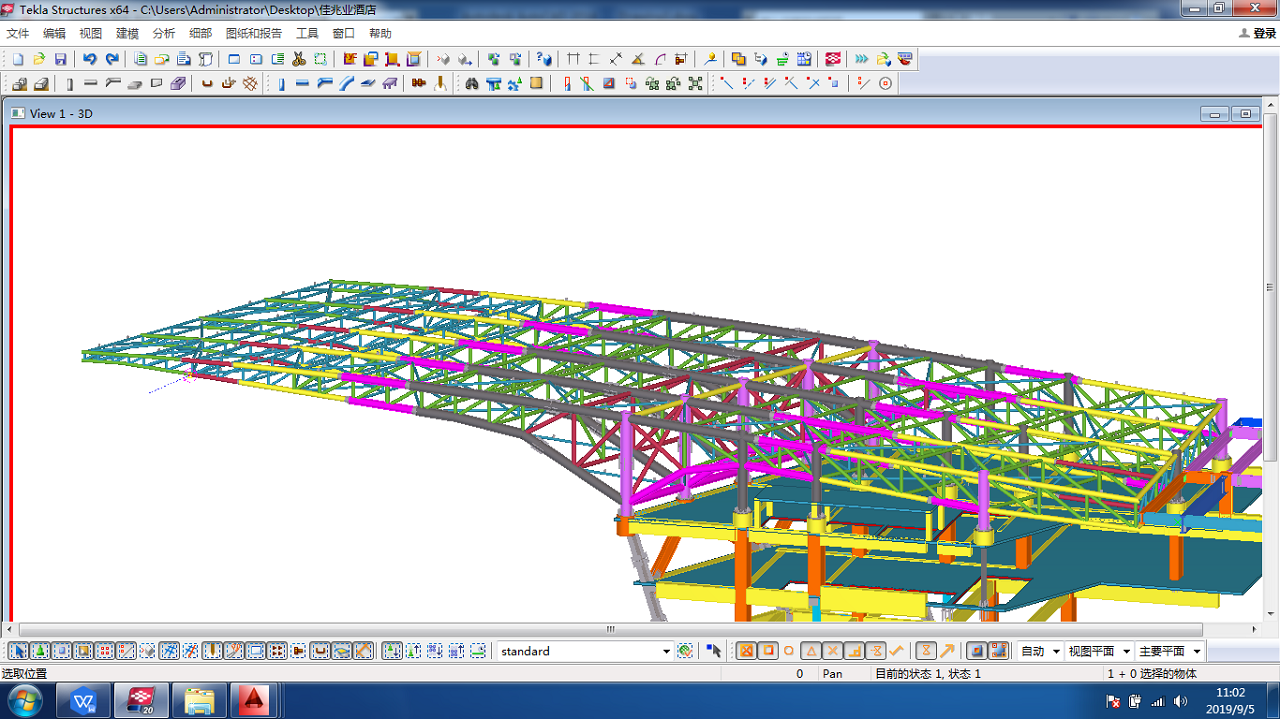

長懸挑屋蓋模型效果圖
懸挑端長度32米，懸空高度27.3米，吊裝、焊接、涂裝均是高空作業，安全防護難度大;并且在冬季施工，深圳地區空氣干燥，施工過程中的防火安全控制尤為重要。屋蓋圓管連接形式均為相貫焊接，桁架的安裝精度是重要控制對象。屋蓋的長懸挑段施工過程中，需要在懸挑端部下方東塔混凝土結構上設置臨時支撐胎架;支撐胎架的合理設置是確保施工過程安全可靠的重要條件。
項目部在確定方案時，選擇在5榀主桁架懸挑端部對應的混凝土結構上設置臨時支撐胎架，利用225噸履帶吊塔式工況跨外分片吊裝和散裝相結合的方式完成長懸挑鋼屋蓋的安裝，待焊接檢測完成后按照“同步分級釋放”的原則進行整體卸載，最后采取曲臂車進行防腐、防火高空涂裝。該“長懸挑屋蓋鋼結構安全專項施工方案”于2019年12月30日進行專家論證并一次性通過。

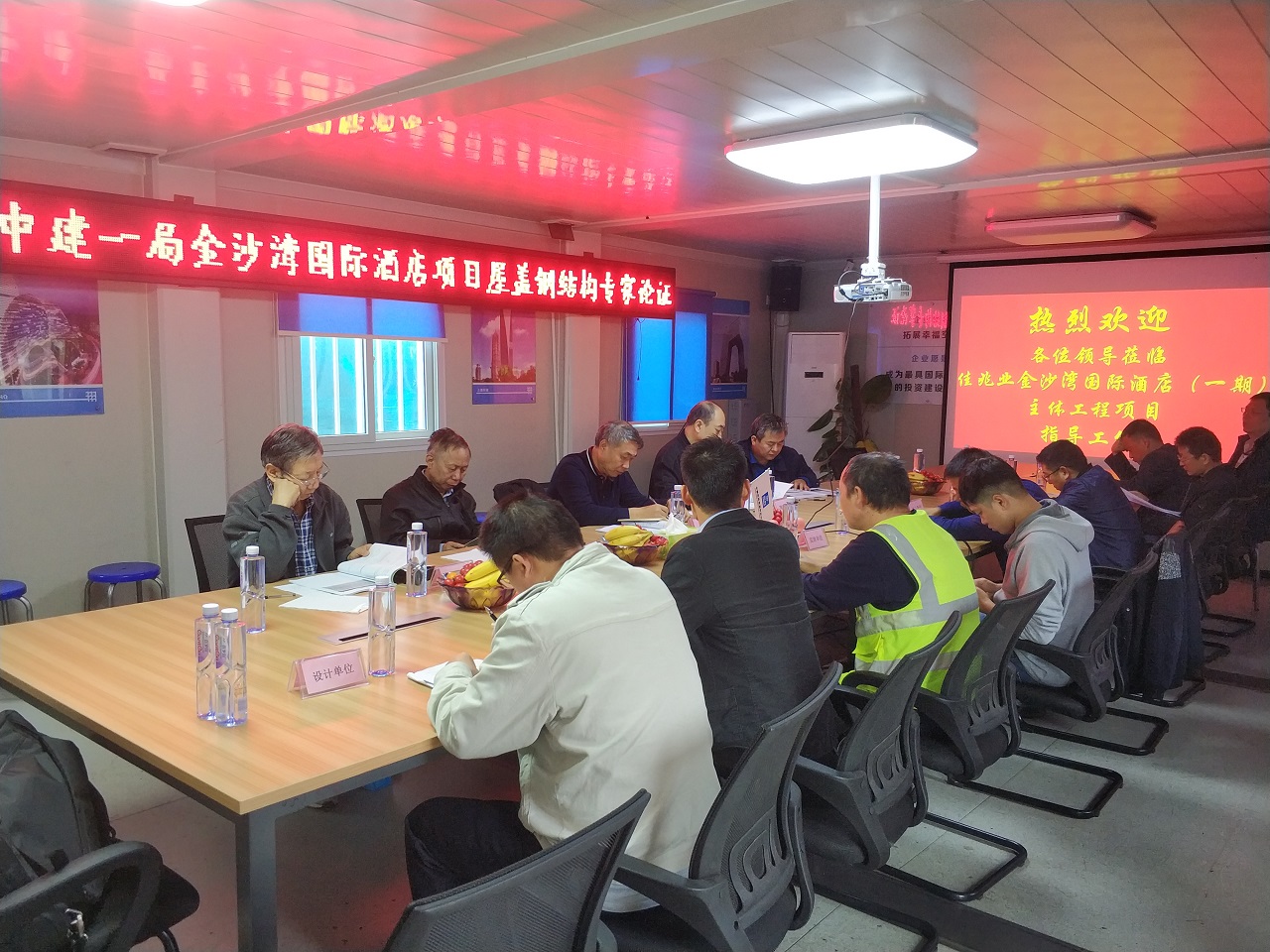

長懸挑屋蓋鋼結構施工方案專家論證會
項目部按照通過專家論證的專項方案順利完成長懸挑屋蓋鋼結構的安裝：

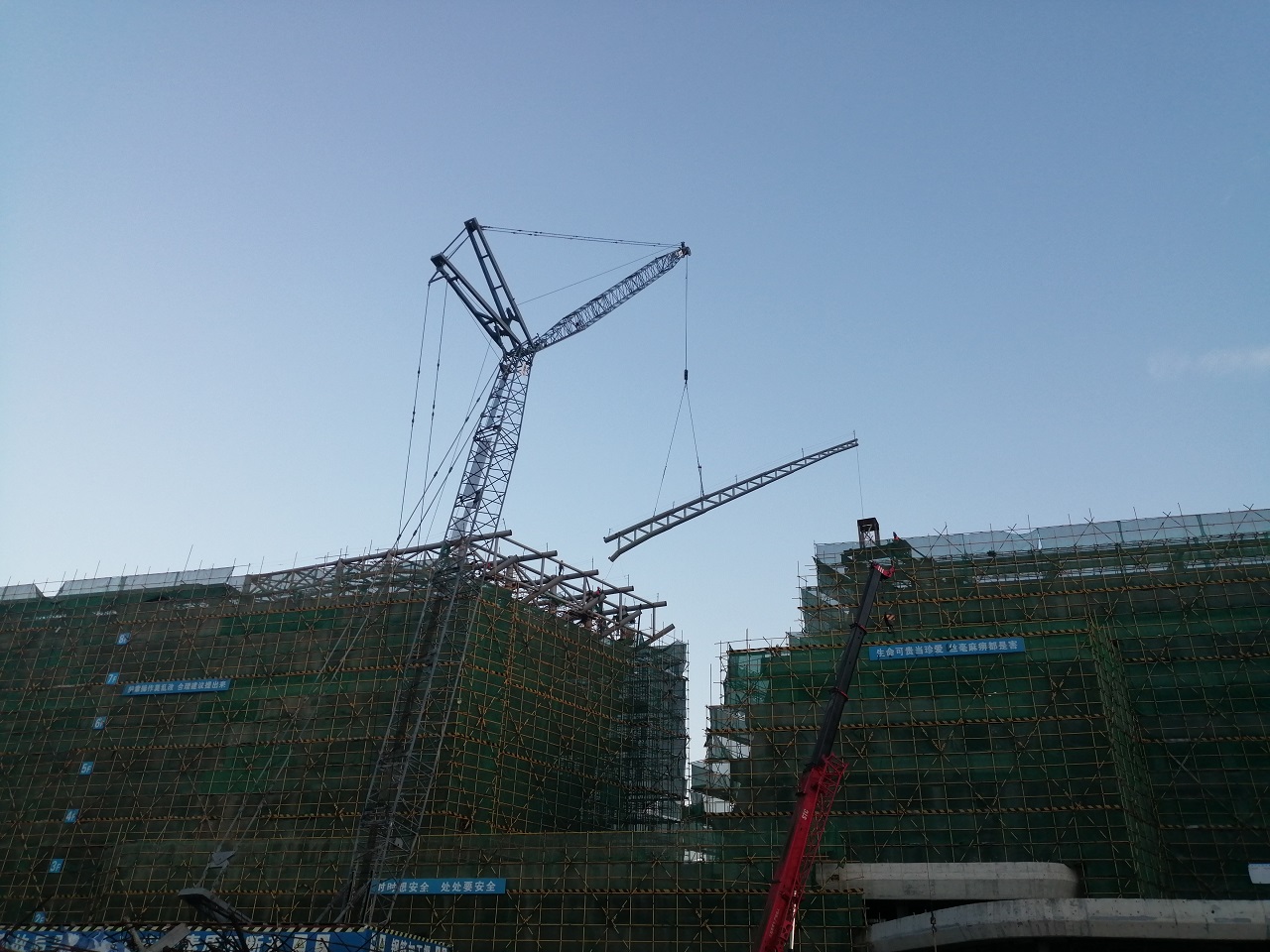

第一榀懸挑桁架吊裝

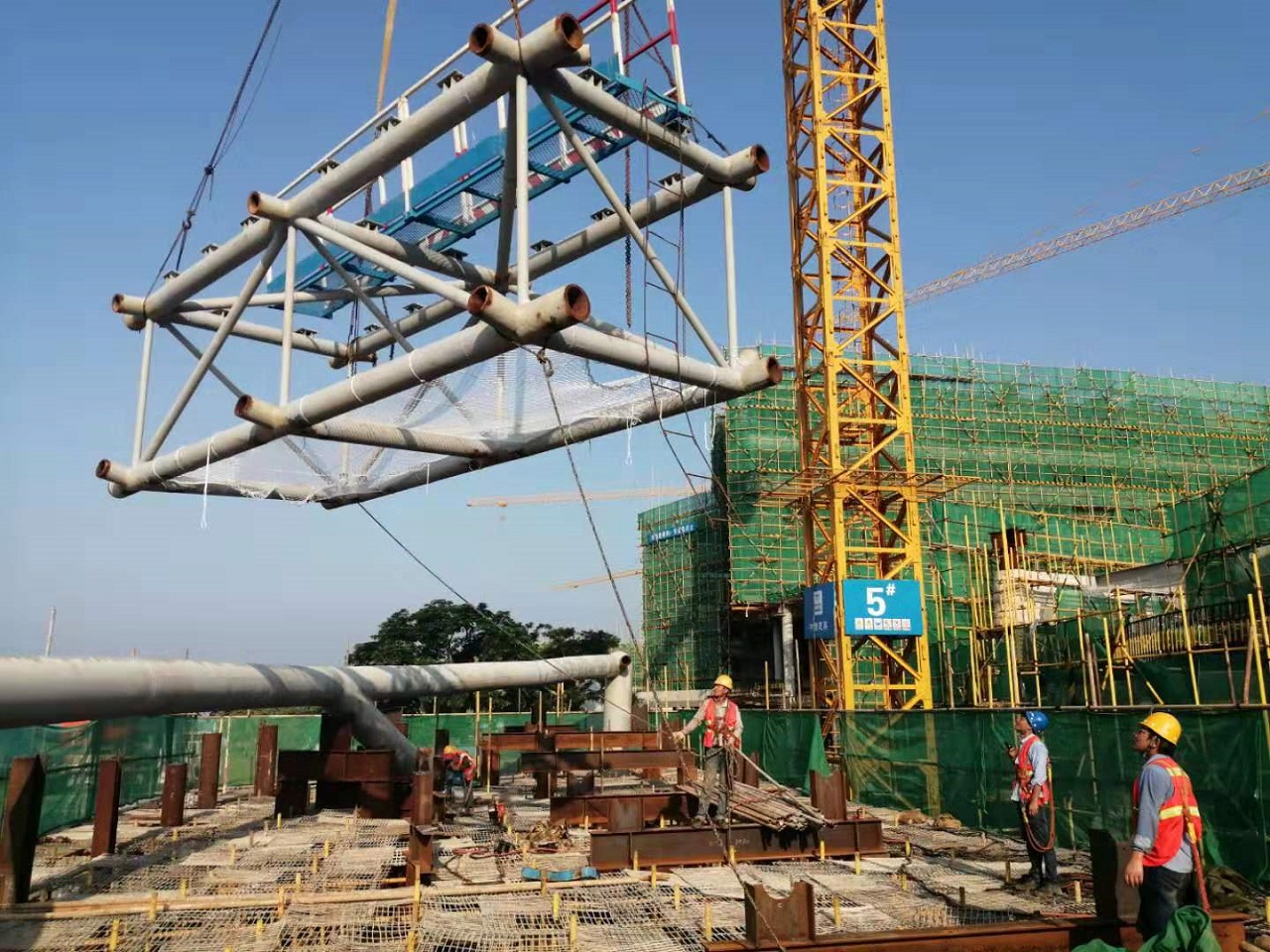

次桁架散裝補檔

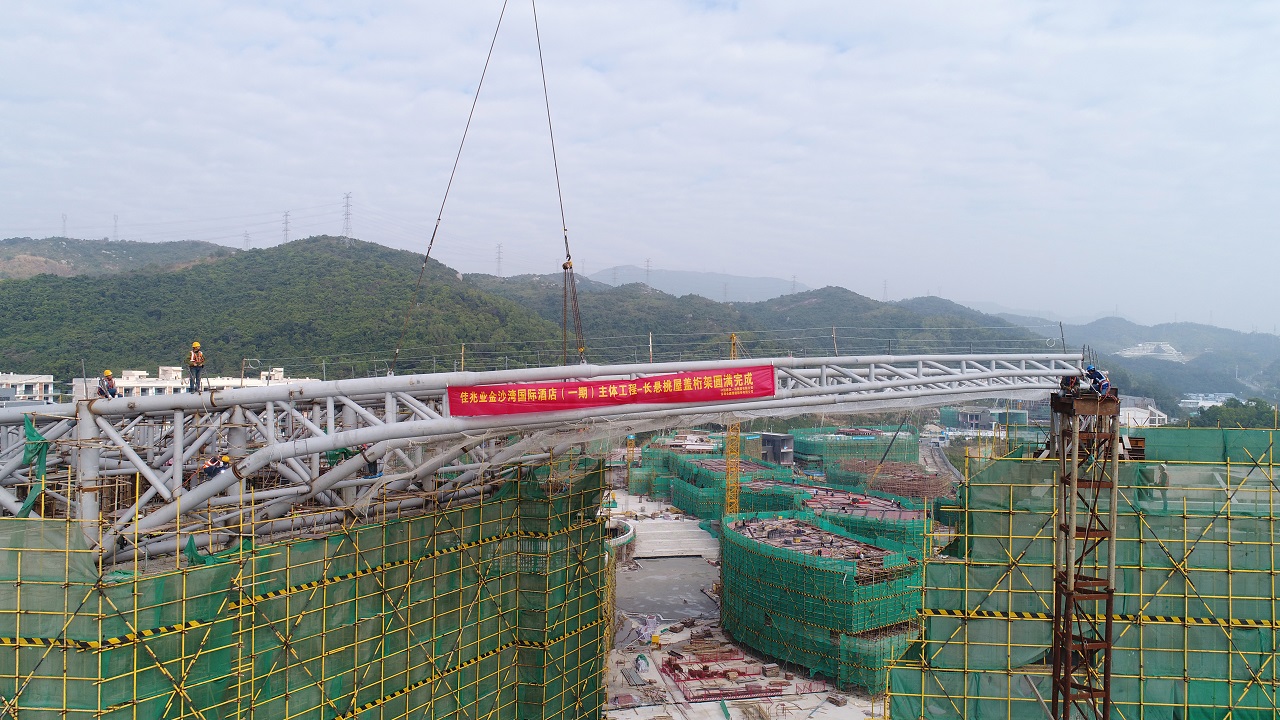

最后一榀主桁架吊裝完成
演藝中心屋蓋施工重難點
節點復雜多樣：涵蓋了相貫節點、鑄鋼節點、焊接球節點、銷軸節點、焊接節點、螺栓節點等;
結構形式多樣：由6個葉片組成，有多向變坡管桁架、異形樹狀鋼管結構、單層實腹網格結構、門型框架結構等。
項目部在確定方案時，結合現有塔吊工況和場地條件，與公司及總包相關人員充分討論，最終選擇高空原位分塊吊裝和散裝相結合的方式進行屋蓋鋼結構施工;通過反復的施工過程仿真分析對比，優化卸載步驟和支撐胎架拆除順序，確保施工過程安全可靠的同時做到經濟可行。
鋼屋蓋地面分塊拼裝與焊接

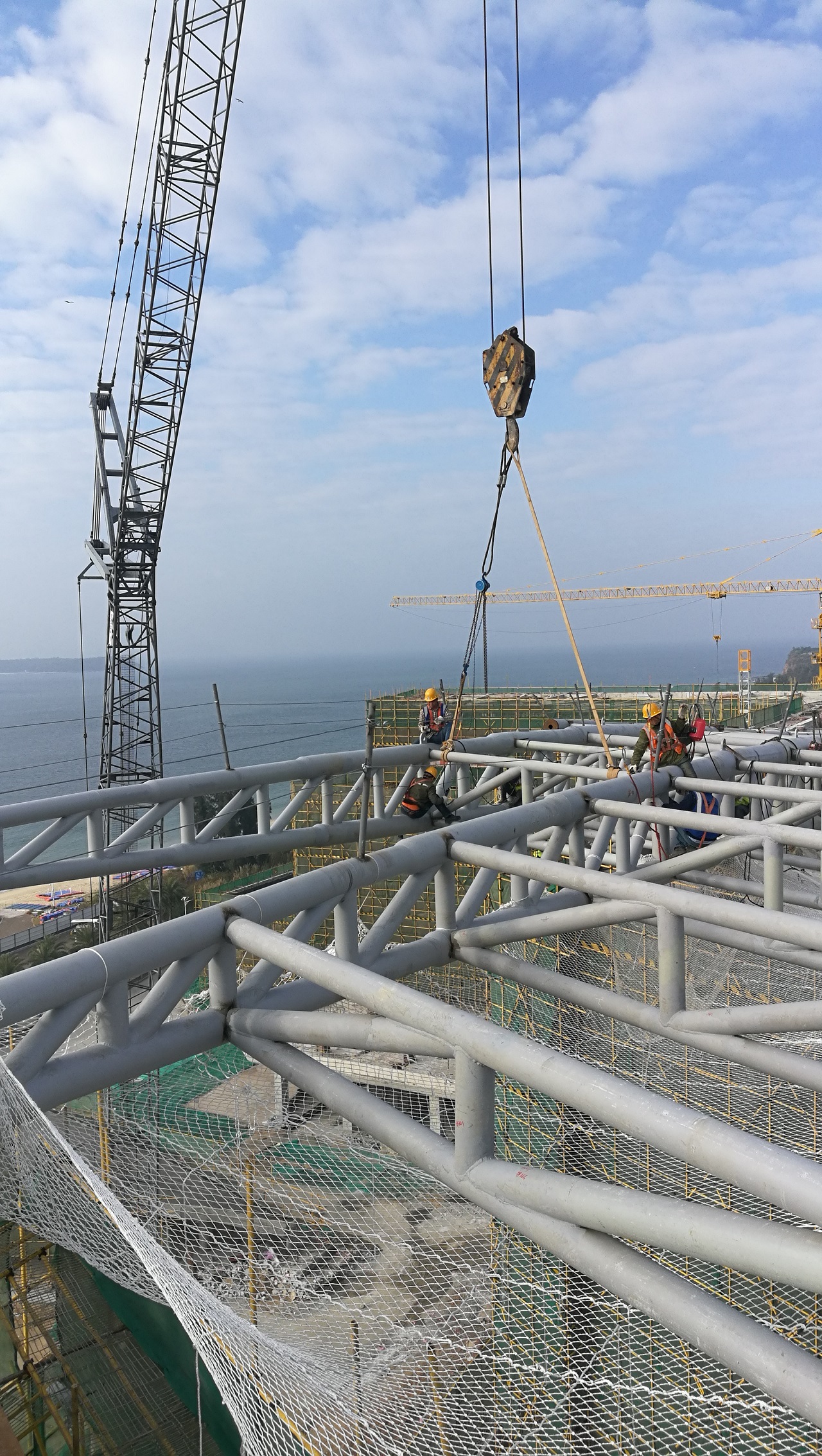

演藝中心鋼屋蓋第一分塊單元吊裝
演藝中心鋼屋蓋葉片1、2、3、4安裝完成
演藝中心鋼主拱和屋蓋采用了鑄鋼節點形式，數量眾多，管口方向各異，鑄鋼件的安裝質量是該工程的重點。對此項目部組織編制了鑄鋼件驗收專項方案，確保鑄鋼件進場驗收有據可依。

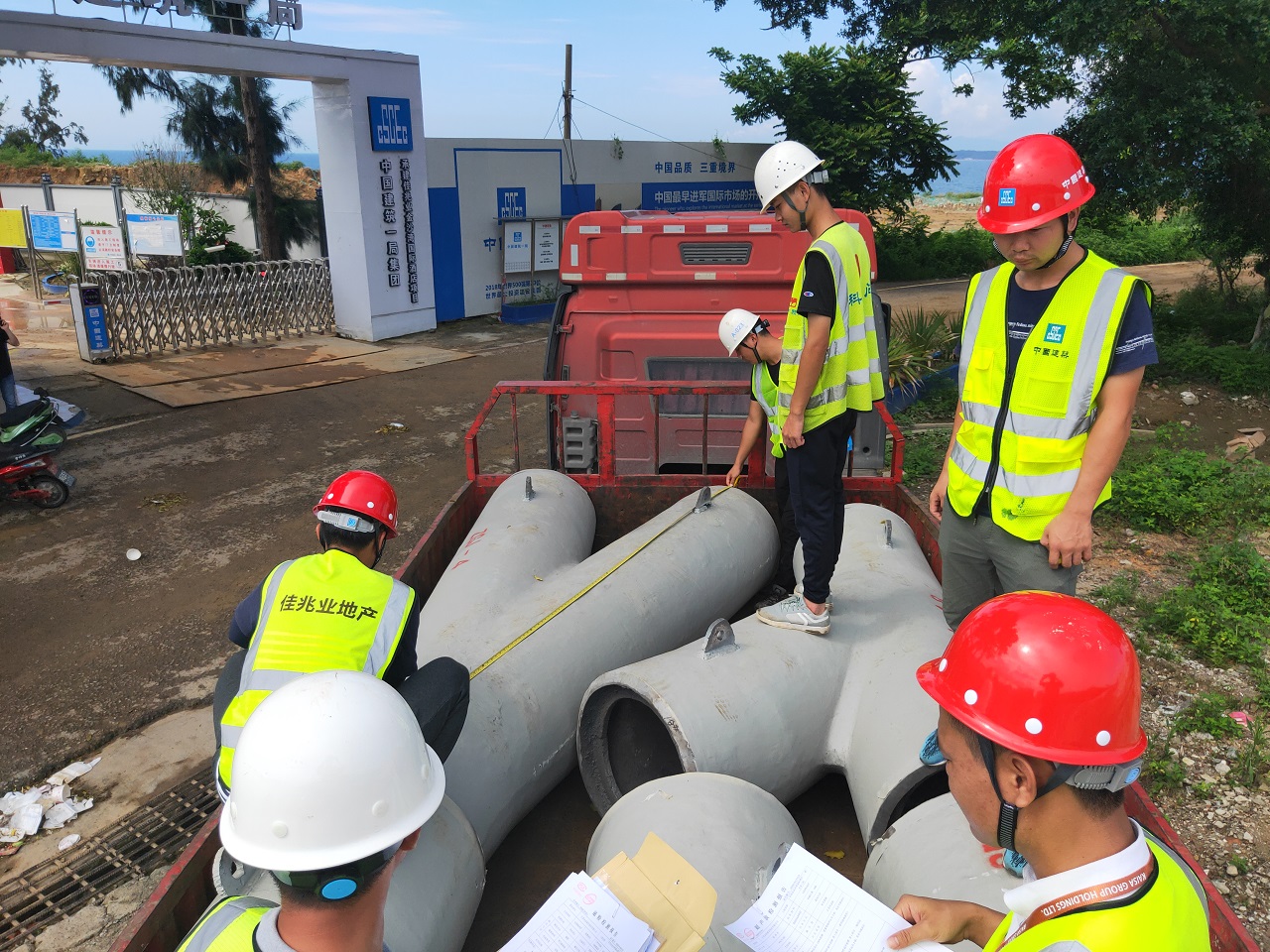

鑄鋼件外形尺寸復查

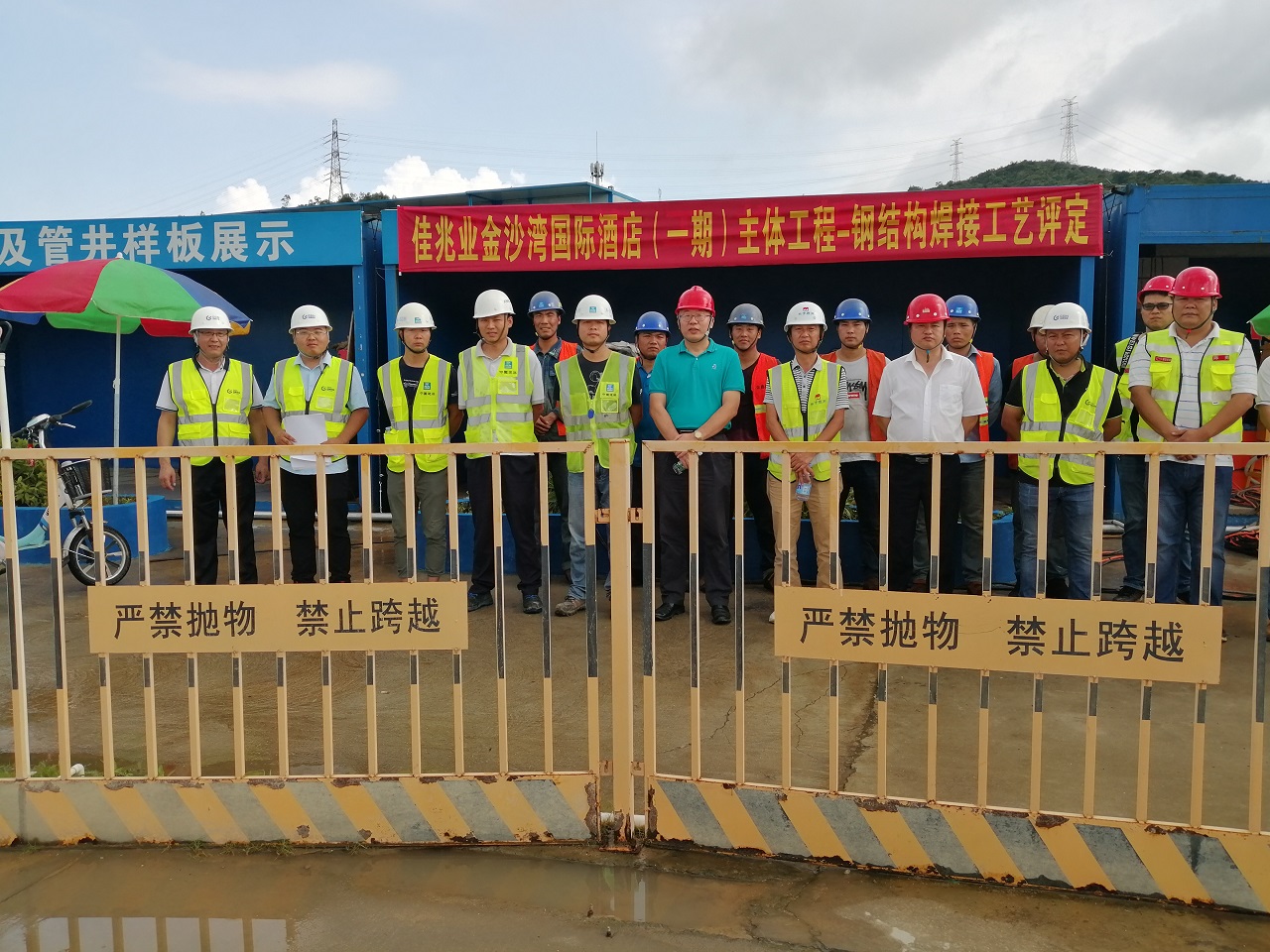

鑄鋼件與普通鋼材的連接為異種鋼材焊接，項目部結合工程實際情況編制了異種鋼材焊接工藝評定專項方案。并按照方案組織相關人員見證了焊接工藝評定全過程，為同類項目技術質量工作提供了技術參考。
國際酒店及演藝中心全景
